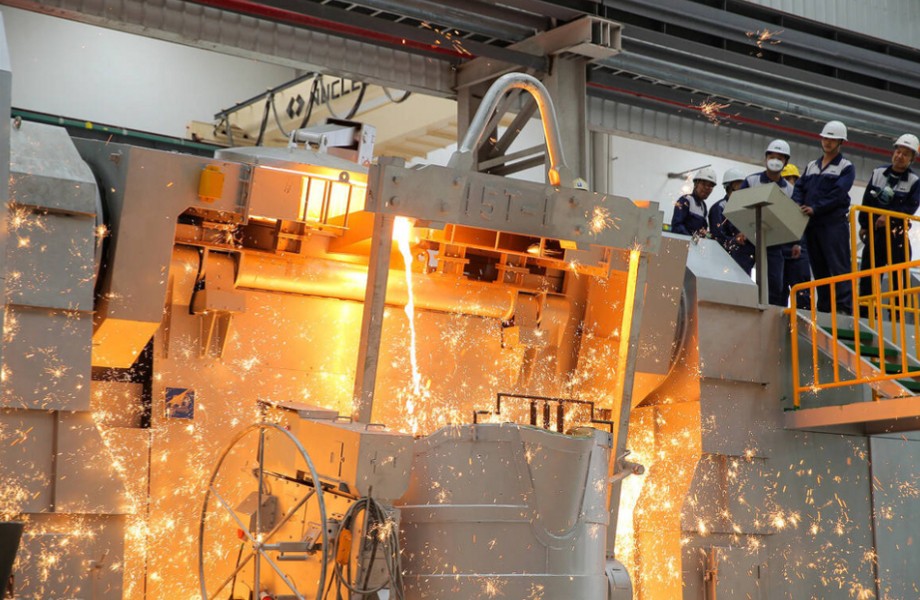

用于钢包精炼低电压大电流供电,源资料采用精细有载调压以适配炉况。 用于工业电炉的专用供电,现有样本覆盖矿热炉、炼钢电弧炉、钢包精炼炉、电渣炉及工频炉。不同电炉的负载周期、输出电压、调压方式和冷却要求存在差异,需按炉型选择对应参数表。
Oil free, with strong fire resistance, eliminating the risk of oil leakage; Capable of withstanding short-circuit current and overvoltage, and adapting to harsh environments.
Using environmentally friendly materials, low noise and no pollution, to assist in the construction of a green power grid.
Efficient cooling system ensures that the equipment maintains low temperature during long-term operation, effectively extending the service life of the equipment.
Humanized design, simple operation, convenient and fast daily inspection and maintenance, significantly reducing operating costs.
Durable shell design, impact resistance, corrosion resistance, able to adapt to various complex and harsh working environments.
Modular structure design, supporting quick disassembly and assembly, combined with intelligent monitoring system, making operation and maintenance work more worry free and effortless.

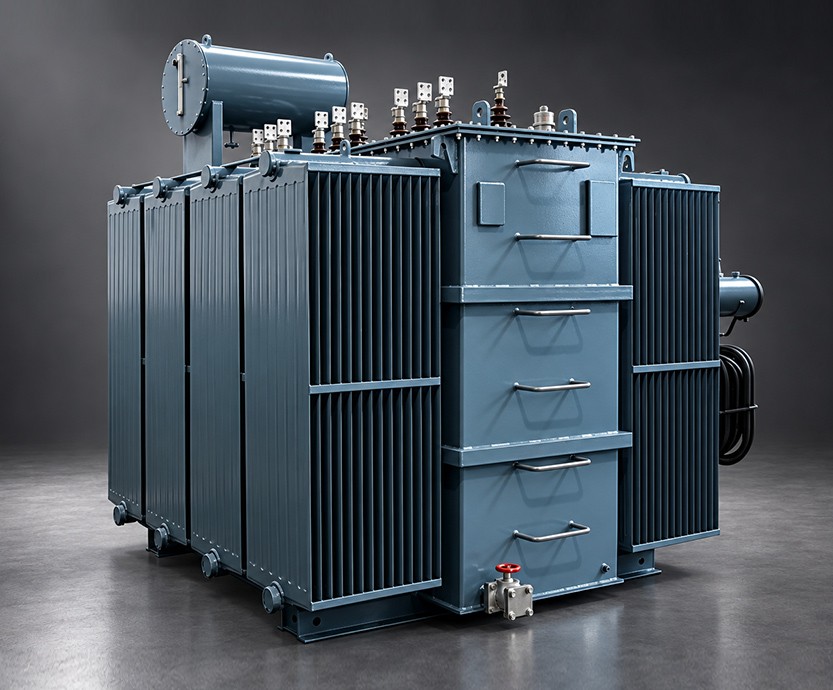

| 型 号 | 额定容量(kVA) | 额定电压 | 联结组标号 | 产品重(kg) | 轨距(mm) | 外限尺寸(mm) | |||
| 一次(kV) | 二次(V) | 器身重 | 油重 | 总重 | 横向×纵向 | 长×宽×高 | |||
| HJSSP-2000/6 | 2000 | 6 | 185-140 4级 | Dd0 | 3050 | 2250 | 8000 | 1070×1070 | 2100×1620×2590 |
| HJSSP-2200/10 | 2200 | 10 | 180-150 4级 | Dd0 | 3600 | 2900 | 8300 | 1070×1070 | 2350×1780×2600 |
| HJSSP-2400/10 | 2400 | 10 | 200-190-180 6级 | Yd11 | 3550 | 2100 | 9230 | 1070×1070 | 2400×1670×2750 |
| HJSSP-2500/20 | 2500 | 20 | 175-115 5级 | Yd11 | 2700 | 2100 | 8300 | 1200×1070 | 2800×1600×2500 |
| HJSSP-2800/10 | 2800 | 10 | 190-175-160 6级 | Yd11 | 5000 | 2750 | 10300 | 1070×1070 | 2800×1900×3300 |
| HJSSP-3150/10 | 3150 | 10 | 210-150 5级 | Yd11 | 5500 | 3350 | 10600 | 1435×1435 | 2830×1850×3200 |
| HJSSP-3200/10 | 3200 | 10 | 180-110 5级 | Yd11 | 5600 | 2800 | 11000 | 1070×1070 | 3260×1590×2700 |
| HJSSP-3200/35 | 3200 | 35 | 210-195-170 6级 | Yd11 | 6480 | 4150 | 14200 | 1435×1435 | 3150×1900×3600 |
| HJSSP-4000/10 | 4000 | 10 | 210-155 4级 | Dd0 | 6580 | 4230 | 13450 | 1435×1435 | 3000×2000×3500 |
| HJSSP-4000/33 | 4000 | 33 | 200-185-135 5级 | Yd11 | 6700 | 4100 | 14500 | 1435×1435 | 3100×1950×3100 |
| HJSSP-4000/35 | 4000 | 35 | 210-129 5级 | Yd11 | 7200 | 4300 | 1470 | 1435×1435 | 3450×1970×3600 |
| HJSSP-5000/10 | 5000 | 10 | 212-195-155 5级 | Yd11 | 7300 | 4230 | 15000 | 1435×1435 | 3200×2300×3100 |
| HJSSP-5000/10 | 5000 | 10 | 210-195-180 6级 | Yd11 | 7030 | 4300 | 14500 | 1435×1435 | 3200×1950×3400 |
| HJSSP-5000/33 | 5000 | 33 | 210-195-150 5级 | Yd11 | 8780 | 5080 | 18000 | 1435×1435 | 3950×2025×3100 |
| HJSSP-5000/35 | 5000 | 35 | 215-196-155 5级 | Yd11 | 9100 | 5200 | 19600 | 1435×1435 | 3800×2100×3150 |
| HJSSP-5500/6 | 5500 | 6 | 220-190-160 6级 | Yd11 | 7700 | 4600 | 16000 | 1435×1435 | 3800×2300×3100 |
| HJSSP-5500/10 | 5500 | 10 | 230-212-145 6级 | Yd11 | 7850 | 4400 | 16000 | 1435×1435 | 3200×2650×3550 |
| HJSSP-5500/10 | 5500 | 10 | 210-195-180-165-121 | Dd0 | 7800 | 4300 | 15600 | 1435×1435 | 3150×2000×3500 |
| HJSSP-5500/35 | 5500 | 35 | 210-121 6级 | Yd11 | 9100 | 5300 | 18900 | 1435×1435 | 3800×2400×3350 |
| HJSSP-5500/35 | 5500 | 35 | 212-195-155 | Yd11 | 8600 | 5600 | 17850 | 1435×1435 | 3700×2300×3800 |
| HJSSP-6000/10 | 6000 | 10 | 230-206-145 6级 | Yd11 | 8200 | 4800 | 17000 | 1435×1435 | 3760×1690×3280 |
| HJSSP-6000/35 | 6000 | 35 | 220-182-145 6级 | Yd11 | 8450 | 5100 | 17500 | 1435×1435 | 3810×1970×3170 |
| HJSSP-6000/35 | 6000 | 35 | 220-160 6级 | Yd11 | 9030 | 5200 | 18600 | 1435×1435 | 4200×2409×3700 |
| HJSSP-6000/35 | 6000 | 35 | 220-190-160 6级 | Yd11 | 9160 | 5400 | 19000 | 1435×1435 | 4600×2300×3800 |
| HJSSP-6000/35 | 6000 | 35 | 225-200-151 6级 | Yd11 | 11200 | 5500 | 21800 | 1435×1435 | 3750×2400×3750 |
| HJSSP-6300/10 | 6300 | 10 | 364-313-262 6级 | Yd11 | 7530 | 4600 | 15600 | 1435×1435 | 3564×2000×3000 |
| HJSSP-6300/33 | 6300 | 33 | 215-189-150 6级 | Yd11 | 9200 | 5100 | 19500 | 1435×1435 | 3450×2200×3200 |
| HJSSP-6300/35 | 6300 | 35 | 225-200-150 6级 | Yd11 | 11100 | 6200 | 22000 | 1435×1435 | 3750×2400×3750 |
| HJSSP-6300/35 | 6300 | 35 | 215-155 5级 | Yd11 | 9500 | 7000 | 19000 | 1435×1435 | 3700×2300×4500 |
| HJSSP-6300/35 | 6300 | 35 | 240-190-160 6级 | Yd11 | 10800 | 6150 | 22000 | 1435×1435 | 3990×4160×3920 |
| HJSSPZ-7000/10 | 7000 | 10 | 200-135 7级 | Yd11 | 12300 | 6300 | 21500 | 1435×1435 | 4120×2200×3000 |
| HJSSP-7000/10 | 7000 | 10 | 216-161 5级 | Dd0 | 9800 | 4650 | 17500 | 1435×1435 | 3600×2200×3600 |
| HJSSP-7000/35 | 7000 | 35 | 220-145 6级 | Yd11 | 10200 | 7000 | 21600 | 1435×1435 | 4350×2400×4500 |
| HJSSPZ-7000/35 | 7000 | 35 | 225-188-151 6级 | Yd11 | 11500 | 6100 | 22000 | 1435×1435 | 3590×2410×3680 |
| HJSSPZ-7000/35 | 7000 | 35 | 250-204-130 6级 | Yd11 | 13200 | 7300 | 27000 | 1435×1435 | 3855×2800×3980 |
| HJSSP-8000/35 | 8000 | 35 | 240-155 6级 | Yd11 | 10800 | 7200 | 22000 | 1435×1435 | 4200×2600×4600 |
| HJSSPZ-8000/35 | 8000 | 35 | 270-250-170 9级 | Yd11 | 14500 | 9200 | 29500 | 1435×1435 | 4600×2400×4000 |
| HJSSPZ-8500/35 | 8500 | 35 | 240-220-155 6级 | Yd11 | 14000 | 8500 | 27500 | 1435×1435 | 4500×2500×3700 |
| HJSSP-9000/35 | 9000 | 35 | 240-223-165 13级 | Yd11 | 10300 | 6500 | 21500 | 1435×1435 | 4120×2450×4100 |
| HJSSPZ-9000/35 | 9000 | 35 | 240-224-195 9级 | Yd11 | 12500 | 8500 | 27500 | 1435×1435 | 4400×2500×4100 |
| HJSSP-10000/10 | 10000 | 10 | 240-170 9级 | Dd0 | 9800 | 6000 | 21000 | 1435×1435 | 3800×2420×3900 |
| HJSSPZ-10000/35 | 10000 | 35 | 260-240-160 9级 | Yd11 | 13500 | 8800 | 28000 | 1435×1435 | 4400×2500×4400 |
| HJSSPZ-12000/35 | 12000 | 35 | 270-250-165 9级 | Yd11 | 15200 | 9600 | 31500 | 1435×1435 | 4500×2600×4300 |
| HJSSP-12000/35 | 12000 | 35 | 270-250-170 9级 | Yd11 | 15300 | 8500 | 31000 | 1435×1435 | 4600×2400×4300 |
| HJSSPZ-12500/10 | 12500 | 10 | 270-225-150 15级 | Dd0 | 12500 | 9500 | 27500 | 1435×1435 | 4520×2800×4700 |
| HJSSPZ-12500/35 | 12500 | 35 | 270-250-170 9级 | Yd11 | 15300 | 9700 | 31700 | 1435×1435 | 4500×2600×4400 |
| HJSSPZ-12500/35 | 12500 | 35 | 270-250-170 9级 | Yd11 | 16500 | 8200 | 29000 | 1435×1435 | 3900×2400×3850 |
| HJSSPZ-13000/35 | 13000 | 35 | 240-220-120 9级 | Yd11 | 19500 | 9800 | 36000 | 1435×1435 | 4100×3000×4050 |
| HJSSPZ-14000/35 | 14000 | 35 | 290-260-210 9级 | Yd11 | 16400 | 9600 | 31900 | 1435×1435 | 4520×3200×4700 |
| HJSSPZ-14000/35 | 14000 | 35 | 300-267-190 11级 | Yd11 | 20300 | 10600 | 41200 | 1435×1435 | 4000×3300×4200 |
| HJSSPZ-15000/35 | 15000 | 35 | 370-270-170 13级 | Yd11 | 27200 | 12500 | 49500 | 1435×1435 | 4200×4100×4500 |
| HJSSPZ-15000/35 | 15000 | 35 | 300-240-150 11级 | Yd11 | 17800 | 10400 | 37500 | 1435×1435 | 4300×3350×4800 |
| HJSSPZ-15000/35 | 15000 | 35 | 315-285-165 13级 | Yd11 | 18200 | 10500 | 35400 | 1435×1435 | 4700×2600×4700 |
| HJSSPZ-17000/35 | 17000 | 35 | 330-270-170 9级 | Yd11 | 25200 | 13500 | 48500 | 1435×1435 | 4600×3300×4200 |
| HJSSPZ-18000/35 | 18000 | 35 | 345-312-235 11级 | Yd11 | 20800 | 12300 | 42700 | 1435×1435 | 4300×3520×5000 |
| HJSSPZ-20000/35 | 20000 | 35 | 350-309-228 13级 | Yd11 | 21000 | 12000 | 39500 | 1435×1435 | 4800×2700×4700 |
| HJSSPZ-21000/35 | 21000 | 35 | 340-310-240 11级 | Yd11 | 24000 | 12600 | 43500 | 1435×1435 | 5200×3100×4500 |
| HJSSPZ-22000/35 | 22000 | 35 | 370-319-200 11级 | Yd11 | 27000 | 12900 | 48500 | 1435×1435 | 4700×3300×4500 |
| HJSSPZ-23000/35 | 23000 | 35 | 350-315-191 13级 | Yd11 | 26500 | 13200 | 47850 | 1435×1435 | 4600×3200×4600 |
| HJSSPZ-24000/35 | 24000 | 35 | 395-345-190 17级 | Yd11 | 26000 | 11000 | 43800 | 1435×1435 | 4900×2800×4800 |
| HJSSPZ-25000/35 | 25000 | 35 | 400-325-160 17级 | Yd11 | 26100 | 15000 | 51400 | 1435×1435 | 4700×4200×5000 |
| HJSSPZ-26000/35 | 26000 | 35 | 400-360-220 17级 | Yd11 | 26200 | 15090 | 52000 | 1435×1435 | 4750×3920×5150 |
| HJSSPZ-26000/35 | 26000 | 35 | 420-384-276 13级 | Yd11 | 29500 | 14200 | 55000 | 1435×1435 | 4400×3200×5100 |
| HJSSPZ-28000/35 | 28000 | 35 | 420-340-260 19级 | Yd11 | 27500 | 16500 | 56000 | 1435×1435 | 5200×3100×5250 |
| HJSSPZ-28000/35 | 28000 | 35 | 425-395-305 13级 | Yd11 | 31200 | 15800 | 5700 | 1435×1435 | 4300×3500×5150 |
| HJSSPZ-30000/35 | 30000 | 35 | 480-400-240 19级 | Yd11 | 31500 | 18000 | 65000 | 2000×2000 | 4850×3700×5600 |
| HJSSPZ-35000/35 | 35000 | 35 | 380-355-230 13级 | Yd11 | 39200 | 18500 | 71000 | 2000×2000 | 4600×3700×5200 |
| HJSSPZ-38000/35 | 38000 | 35 | 480-405-300 19级 | Yd11 | 35500 | 20500 | 74500 | 2000×2000 | 5100×5350×5700 |
| HJSSPZ-44000/35 | 44000 | 35 | 486-464-366 19级 | Yd11 | 36500 | 22000 | 78000 | 2000×2000 | 6450×4650×5500 |
